泰和安余压监控系统技术交底资料

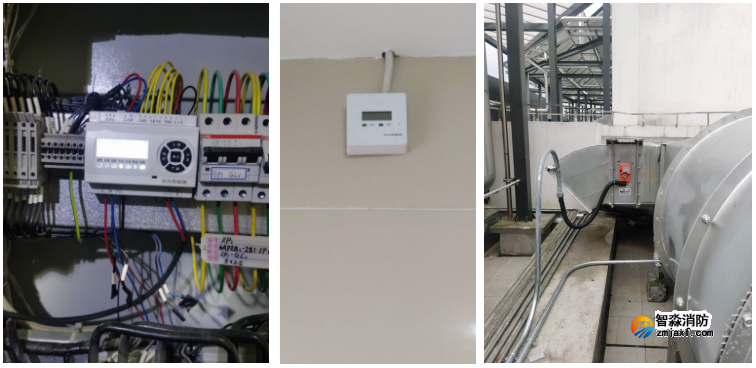

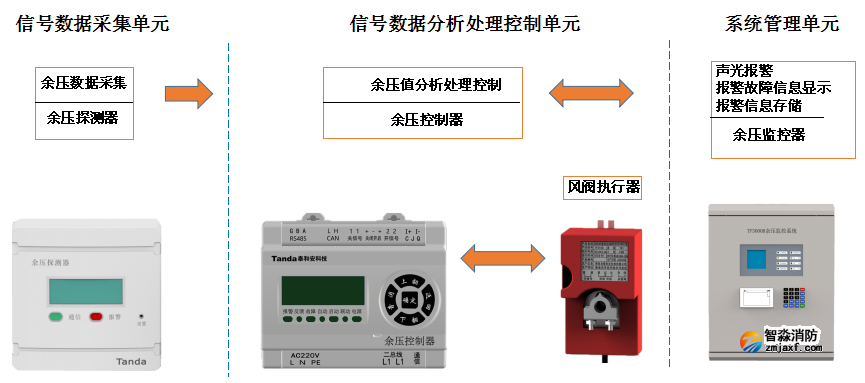

泰和安余压监控系统容量及通信方式

　　1、余压监控器支持16台联网模式，每台余压监控器最大可管理110台余压控制器，每台余压控制器可管理64台余压探测器及1台风阀执行器；

　　2、余压监控器与余压控制器之间通过CAN总线（分极性）通信，可靠通信距离2000米，线制为NH-RVS-2*1.5mm2，连接方式为并联（T接）；

　　3、余压控制器与余压探测器之间通过二总线（无极性）通信，可靠通信距离500米，线制为NH-RVS-2*1.5mm2，连接方式为并联（T接）；

　　4、余压控制器与风阀执行器之间通过7芯信号线连接，线制NH-RVV-7*1.0mm2。

泰和安余压监控系统供电方式

　　余压监控器：AC 220V（现场取开云电子娱乐官方中国有限公司负荷）风阀执行器：DC 24V（余压控制器提供）

　　余压探测器：DC 24V（余压控制器提供）余压控制器：AC 220V（风机配电箱提供）

现场施工布线的要求

　　1、施工前应将本系统的线管进行综合布置、安排，经深化设计后绘制系统施工图，经过会审批准，方可施工；

　　2、穿管前，应清除管内杂物和积水。管口应有护套等保护措施，防止穿线时破坏电线绝缘层；

　　3、导线或引压气管在管内不应有接头或扭结，导线的接头，应在接线盒内连接，用绝缘胶带缠绕包扎，引压气管的接头，应在接线盒内使用同径转接头连接；

　　4、通信线应独立穿管敷设，不能与强电线缆共管敷设，应走弱电桥架；不能与强电或射频线路（TV或大信号射频线）并行走线，若并行走线，距离应大于0.5米；

　　5、相同用途的导线颜色应一致，CAN总线连接时分极性，不得接反，通常采用红蓝的RVS双绞线，红色应为H蓝色应为L；

　　6、布线结束之后在未通电的前提下，进行线缆通断、接地测试，对系统线路出现开路、虚焊、短路、等问题采取相应的措施，确保各条线路通畅；

　　7、施工单位竣工时应提交下列文件：竣工图，设计变更文字记录，施工记录（包括隐蔽工程验收记录），检验记录（包括绝缘电阻、接地电阻的测试记录），布线、安装变更记录，竣工报告。
