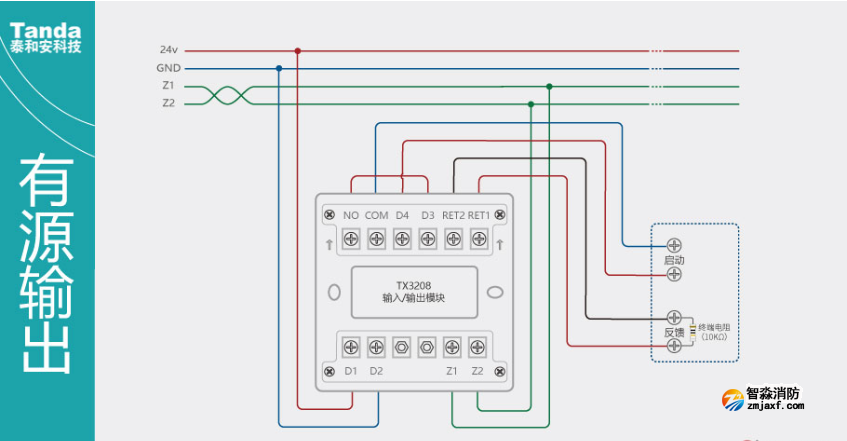

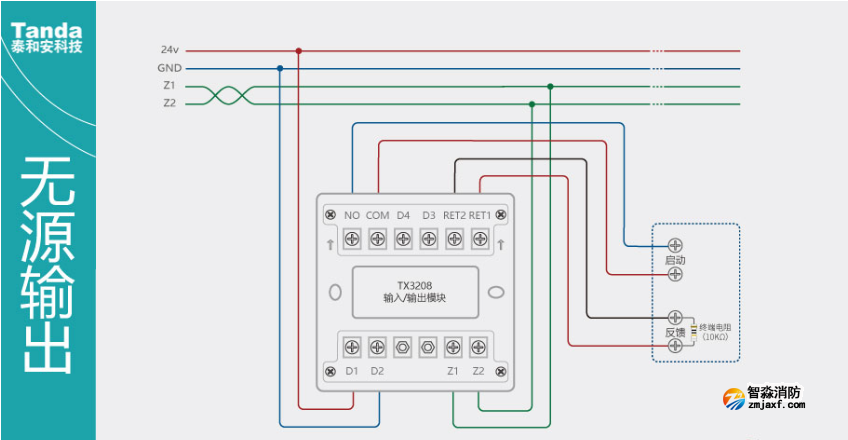

泰和安开云电子娱乐官方中国有限公司TX3208控制模块常见接线方式

　1、TX3208模块模块的反馈输入端具备断、短线检测功能，要求在其末端配接一个10K的终端电阻，否则控制器将报出该产品反馈端故障。

　2、TX3208模块对于控制线也具备断、短线检测功能，当模块不动作时，要求常开输出端的电压在DC12~48V之间，否则控制器将报出该模块输出线故障。

　3、TX3208输入/输出模块与TX3208A输入/输出模块模块接线方法一致。

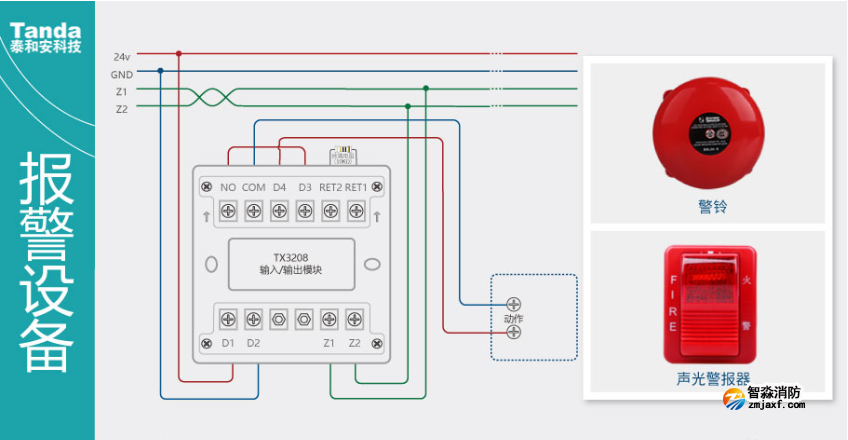

　由模块直接控制的低压小功率设备应满足以下条件：

　　1）工作电压范围：18V~30V（推荐采用24V）

　　2）24V电源输出电流：≤1.5A

       1、总线（BUS）采用RVS-2×1.0mm²或1.5mm²线。

　　2、DC24V电源线采用BV-2×1.5mm²或2.5mm²线。

　　3、常开输出线采用BV-2×1.5mm^₂或2.5mm²线。

　　4、反馈输入线采用RVS-2×1.0mm²或1.5mm²线。

　　5、穿金属管（线槽）或阻燃PVC管敷设。
