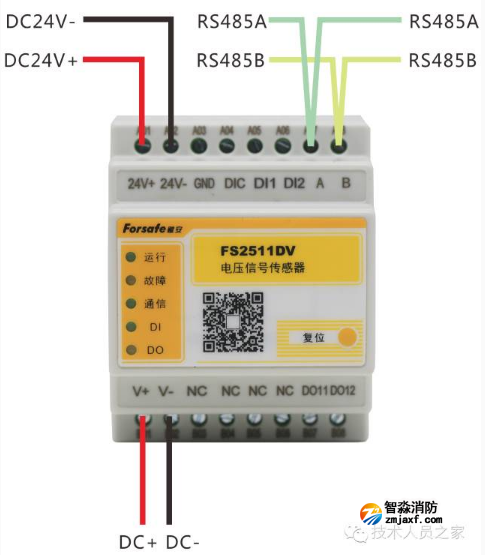

1、FS2511DV电压信号传感器接线图
单回路直流电压监测；V+接正极，V-接负极

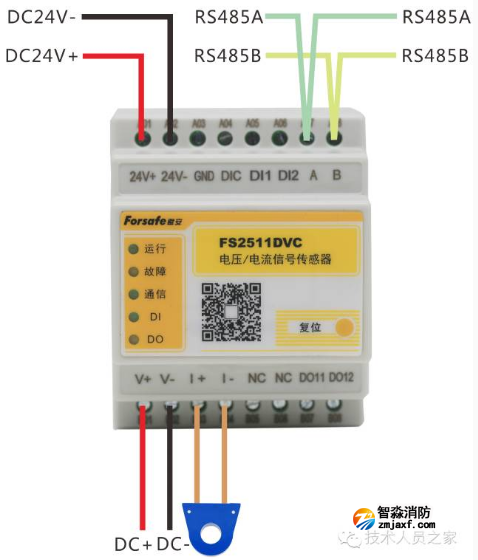

2、FS2511DVC电压/电流信号传感器接线图
单回路直流电压、电流监测；
V+接正极，V-接负极；
I+、I-接直流电流互感器；
待测电源正线穿过直流电流互感器

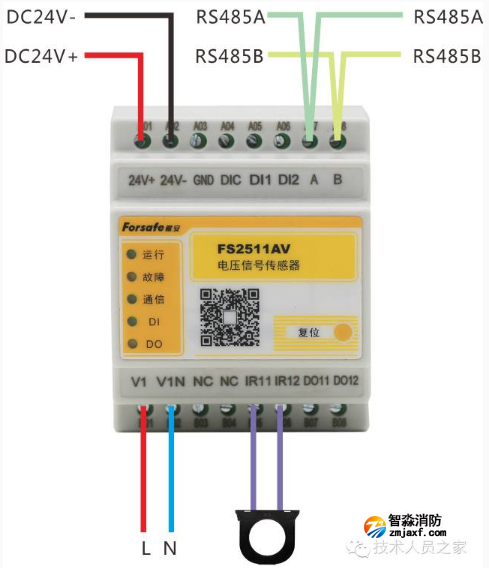

3、FS2511AV电压信号传感器接线图
单回路交流电压监测；
V1接相线，V1N接零线；
需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

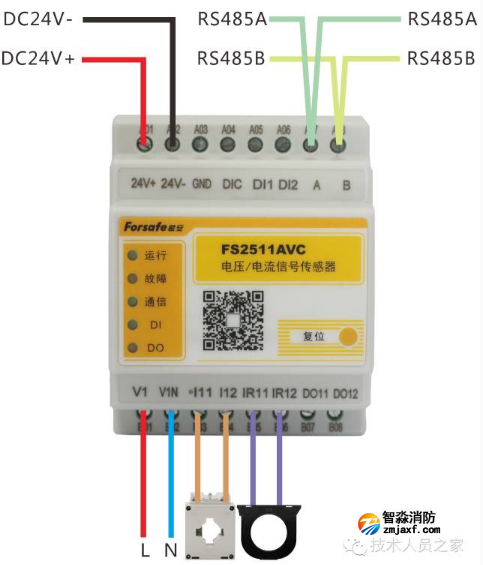

4、FS2511AVC电压/电流信号传感器接线图
单回路交流电压、电流监测；
V1接相线，V1N接零线；
I11、I12接交流电流互感器，相线穿过互感器；
需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

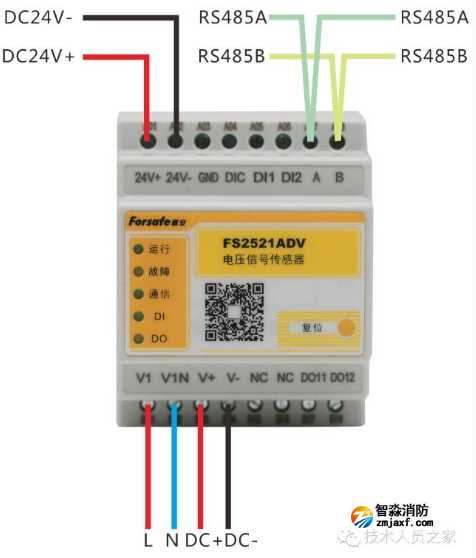

5、FS2521ADV电压信号传感器接线图
双回路交、直流电压监测；
V1接相线，V1N接零线；
V+接待测直流电源正线、V-接待测直流电源负线；

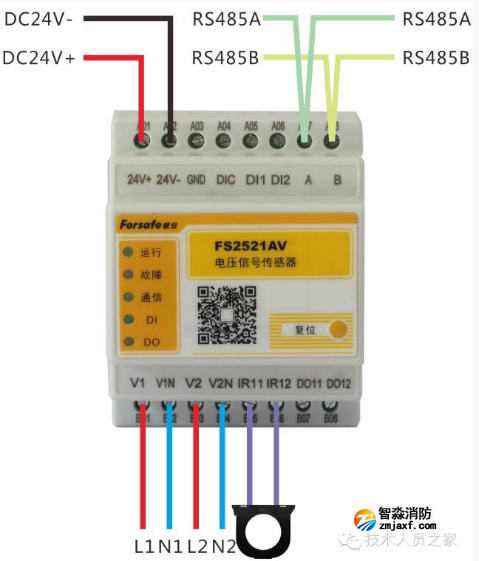

6、FS2521AV电压信号传感器接线图
双回路交流电压监测；
V1接第一路相线，V1N接第一路零线；
V2接第二路相线，V2N接第二路零线；
需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

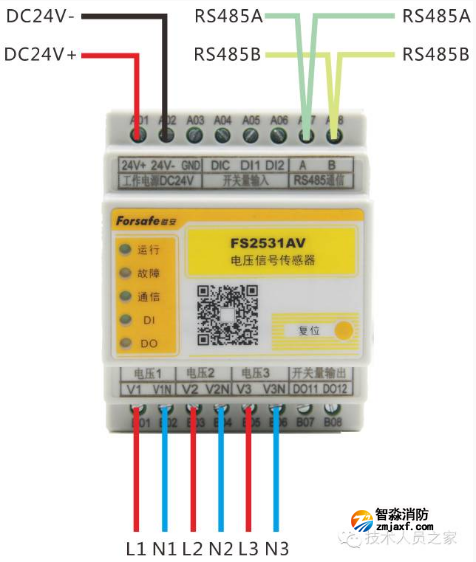

7、FS2531AV电压信号传感器接线图
三回路交流电压监测；
V1接第一路相线，V1N接第一路零线；
V2接第二路相线，V2N接第二路零线；以此类推

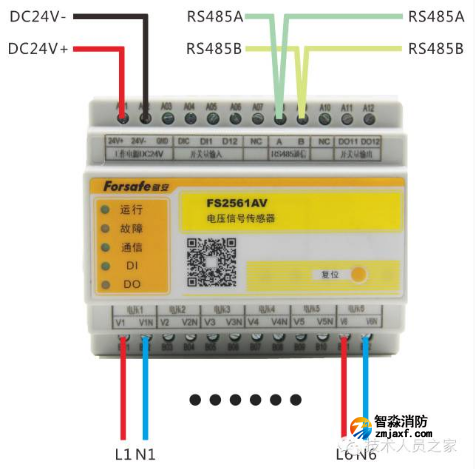

8、FS2561AV电压信号传感器接线图
六回路交流电压监测；
V1接第一路相线，V1N接第一路零线；
V2接第二路相线，V2N接第二路零线；以此类推

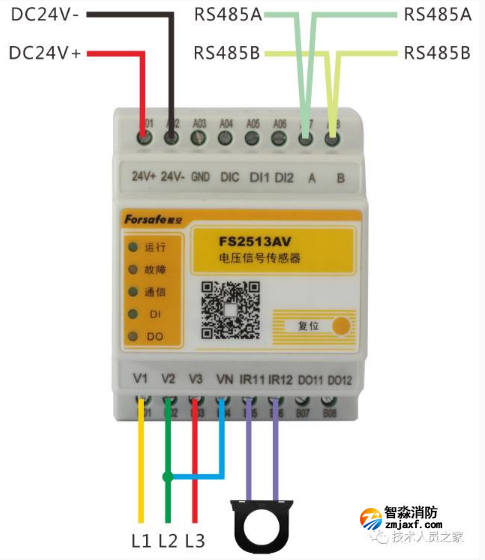

9、FS2513AV电压信号传感器（三相三线）接线图
单回路三相三线电压监测；
V1接相线L1，V2接相线L2，V3接相线L3，VN接L2；
需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

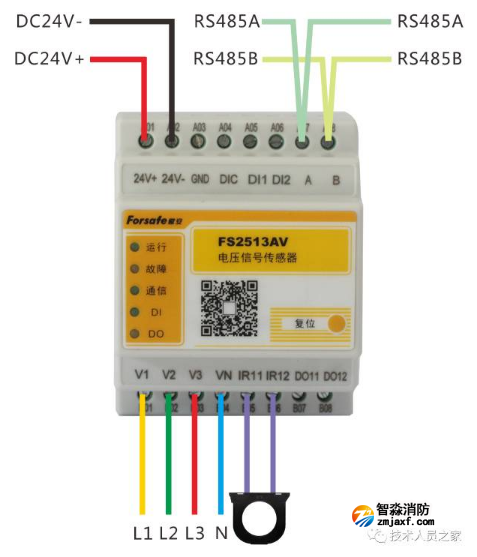

10、FS2513AV电压信号传感器（三相四线）接线图
单回路三相四线电压监测；
V1接相线L1，V2接相线L2，V3接相线L3，VN接零线；
需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

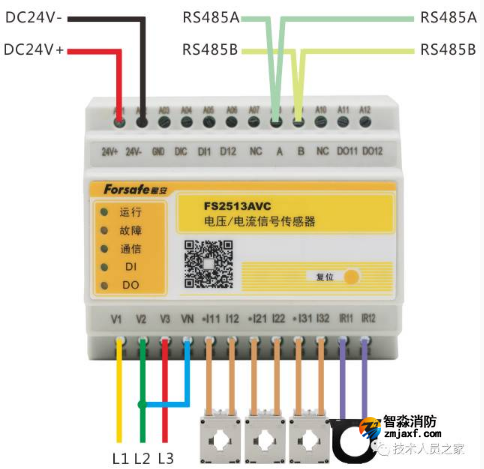

11、FS2513AVC电压信号传感器（三相三线）接线图
单回路三相三线电压监测；
V1接相线L1，V2接相线L2，V3接相线L3，VN接L2；
I11、I12测L1的电流，接L1的交流电流互感器，L1穿过互感器；
I21、I22测L2的电流，接L2的交流电流互感器，L2穿过互感器；
I31、I32测L3的电流，接L3的交流电流互感器，L3穿过互感器；
需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

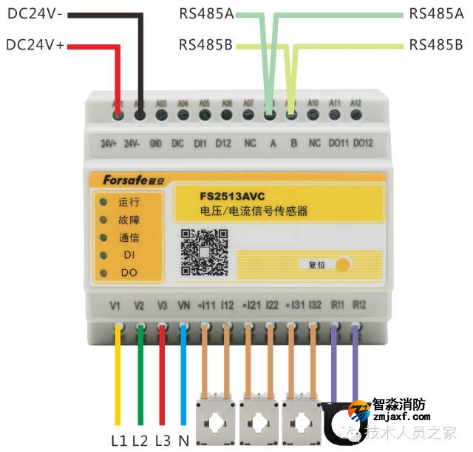

12、FS2513AVC电压/电流信号传感器（三相四线）接线图
单回路三相四线电压、电流监测；
V1接相线L1，V2接相线L2，V3接相线L3，VN接零线；
I11、I12测L1的电流，接L1的交流电流互感器，L1穿过互感器；
I21、I22测L2的电流，接L2的交流电流互感器，L2穿过互感器；
I31、I32测L3的电流，接L3的交流电流互感器，L3穿过互感器；
需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

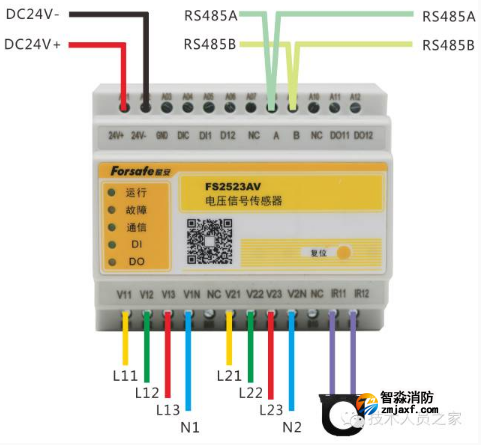

13、FS2523AV电压信号传感器接线图
双回路三相四线交流电压监测；
V11接相线L11，V12接相线L12，V13接相线L13，V1N接零线；
V21接相线L21，V22接相线L22，V23接相线L23，V2N接零线；
需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

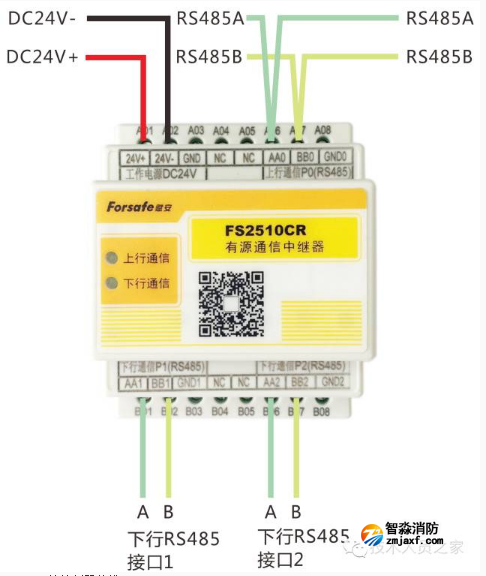

14、FS2510CR有源通信中继器接线图
AA0、BB0接控制器总线；
AA1、BB1和AA2、BB2为中继RS485，接信号传感器。
GND0接地，GND1、GND2接屏蔽双绞线的屏蔽层
15、接线注意事项
◎RS485接线采用手拉手连接方式，禁止T型，鱼骨型等接线；
◎直流电流互感器，需要加DC24V电源；
◎交流电流互感器二次侧N线请保持柜内一点接地；
◎未尽之处请参照设计图册以及各产品的快速安装说明书。
