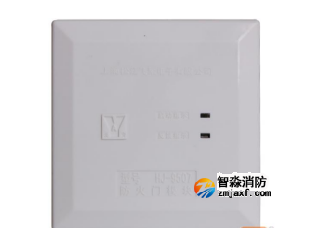

HJ-9507防火门模块与门磁开关、电磁释放器、电动闭门器配套使用监控防火门。
1、9507防火门模块用于常开门有通电型和断电型两种。

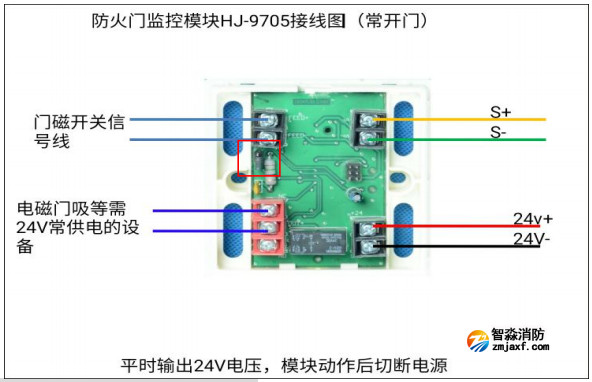

2、短接的话是断电型输出，即平时有24V电源输出，模块动作后切断24V。

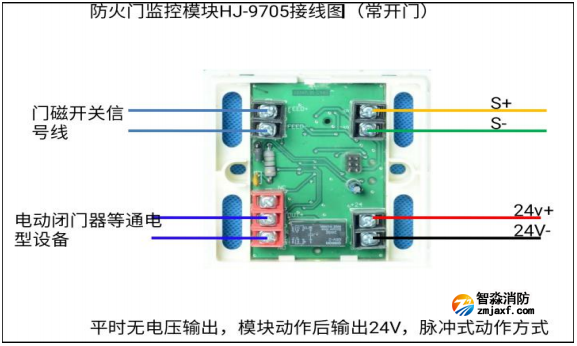

3、不短接是通电型，即平时无电源输出，模块动作后输出24V，脉冲动作方式，持续时间1秒。
4、注意电动闭门器极性，接反无法工作，防火门模块启动后红色启动灯亮，收到闭门反馈后，反馈红灯亮，20秒没收到闭门反馈，主机可能报该防火门模块维修故障，启动灯灭掉。

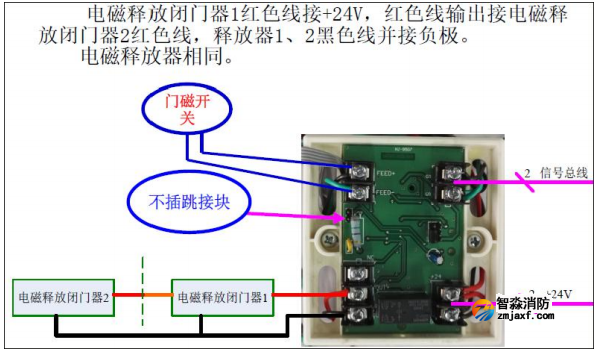

通电型电磁释放闭门器接线图：↓

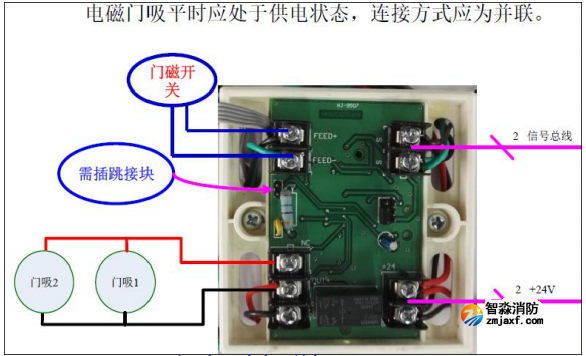

断电型电磁门吸接线图：↓
