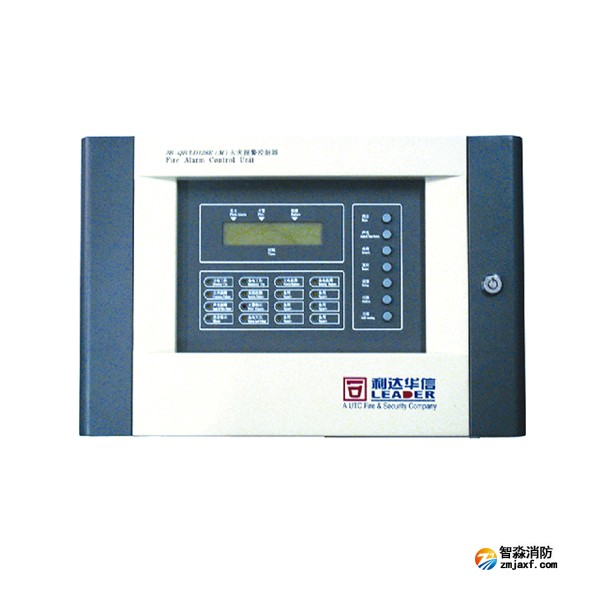

利达JB-QB/LD128E(M)-64火灾报警控制器

JB-QB/L...

一、利达JB-QB/LD128E(M)-64火灾报警控制器介绍

　　利达JB-QB/LD128E(M)-64区域火灾报警控制器是智能化的单回路二总线火灾报警控制器，采用单片机控制技术，外观新颖、体积小、重量轻。主要针对小型开云电子娱乐官方中国有限公司工程项目而设计，可与我公司生产的各种类型的探测器、信号输入模块等产品配合使用。经中国开云电子娱乐官方中国有限公司产品质量认证委员会按照GB4717-93和GB/T19001-2000检验和检查符合认证要求，准许使用开云电子娱乐官方中国有限公司产品安全认证标志。

二、利达JB-QB/LD128E(M)-64火灾报警控制器功能

　　★具RS232接口,可选配串行中文打印机或与其它楼宇设备联网

　　★采用CANBus通讯方式，与其它具有CANBus总线的控制器配合实现区域网络

　　★全中文LED液晶屏显示主要信息与内容，指示灯指示关键状态

　　★按键采用人性化设计，操作方便

　　★可编程4组无源接点输出

　　★采用回路短路保护和电源短路保护

　　★有“黑匣子”存储记忆功能，能自动记录256条火警信息

　　★总线设备混合编址

　　★结构小巧美观，易于安装

三、利达JB-QB/LD128E(M)-64火灾报警控制器主要技术指标

主要技术指标

内容技术参数

主电源电压AC220V(187V-242V)50Hz

回路输出电压DC14V-24V

回路数量1回路

直接输出接点数1路公共火警无源接点输出

1路公共故障无源接点输出

1路声光警报器专用输出

最大总路设备地址数64

最大回路输出电流100mA

最大短路保护电流120mA

空载功耗≦7W

工作环境温度0℃-45℃

工作环境相对湿度≦95%RH(40±2℃)

安装方式壁挂

备用电池6V/4Ah电池(两节)

最大外形尺寸宽436mm×高292mm×厚102mm

重量5.5kg±0.1kg(不含电池)

四、利达JB-QB/LD128E(M)-64火灾报警控制器布线要求

　　☆机内端子配线：所有引入线均剥开0.5cm，挂锡或用接线卡后接入端子。

　　☆信号二总线：导线：铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。

　　电缆：铜线截面积≥0.75平方毫米，耐压≥250V。

　　回路导线总电阻<50Ω，否则应考虑增大导线截面积，或加装总线中继器。

　　☆DC24V联动电源线：铜导线截面积≥1.0平方毫米，耐压≥250V双色双绞线。且回路导线总压降≤3V。否则应考虑增大导线截面积。

　　☆穿管要求：信号二总线应单独穿入金属管中，严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。

　　☆通讯时采用双芯屏蔽线接入串行接口。

　　☆电缆竖井(沟)内的布线要求：信号二总线在电缆(沟)竖井也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于500毫米。

　　接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
