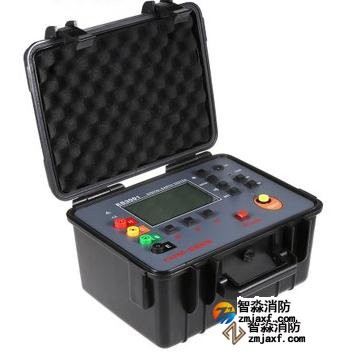

接地电阻土壤电阻率测试仪又叫四线接地电阻测试仪或者土壤电阻率测试仪是检验测量接地电阻常用仪表的常用仪表，他采用了超大LCD灰白屏背光显示和微处理机技术，通过微处理器控制的2线、3线、4线法式接地电阻测试及土壤电阻率测试。
　　汇集了许多接地测试功能，可快速全面的测量接地网络中的各项参数。，是代替传统摇表测量的新一代接地测量仪表。广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表具有测试快速、简捷、稳定可靠等特点。
　　由微处理器控制，可检测接地电阻、土壤电阻率、接地电压。其使用了快速滤波技术可将干扰减至最小。同时存储500组数据。

1、量程及精度误差

测量功能	测量范围	精度	分辨率
接地电阻(R)	0.00Ω～30.00Ω	±2%rdg±5dgt (注1)	0.01Ω
	30.0Ω～300.0Ω	±2%rdg±3dgt	0.1Ω
	300Ω～3000Ω	±2%rdg±3dgt	1Ω
	3.00kΩ～30.00kΩ	±2%rdg±3dgt	10Ω
土壤电(ρ)	0.00Ωm～99.99Ωm	ρ=2πaR (注2)	0.01Ωm
	100.0Ωm～999.9Ωm		0.1Ωm
	1000Ωm～9999Ωm		1Ωm
	10.00kΩm～99.99kΩm		10Ωm
	100.0kΩm～999.9kΩm		100Ωm
	1000kΩm～9999kΩm		1kΩm
接地电压	AC 0.00～600V	±2%rdg±3dgt	0.01V

注：1. 基准条件：Rh Rs<100Ω时的精度。
工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取决于R的测量精度而定,π=3.14, a:1 m～100m；

2、一般规格

功能	二三四线测量接地电阻、土壤电阻率；接地电压测量
环境温度湿度	23℃±5℃，75%rh以下
电源	1.5V（LR14）碱性电池6节
干扰电压	＜20V（应避免）
干扰电流	＜2A（应避免）
测R时电极间距	a＞5d
测ρ时电极间距	a＞20h
辅助接地电阻值	基准条件＜100Ω,工作条件＜5kΩ
量程	接地电阻：0.00Ω～30.00kΩ
	土壤电阻率：0.00Ωm～9999kΩm
	接地电压：0.00V～600V
测量方式	精密4线、3线法测量、简易2线测量接地电阻
测量方法	接地电阻：额定电流变极法土壤电阻率：四极法接地电压：平均值整流(S-ES接口间）
测试频率	128Hz
短路测试电流	AC ＞20mA（正弦波）
开路测试电压	AC 28V max
测试电压波形	正弦波
电极间距范围	可设定1m～100m
换档	接地电阻：0.00Ω～30.00kΩ全自动换档
换档	土壤电阻率：0.00Ωm～9999kΩm全自动换档
背光	可控灰白色背光，适合昏暗场所使用
显示模式	4位超大LCD显示，灰白色背光
测量指示	测量中LED闪烁
LCD显示域	108mm×65mm
仪表尺寸	240mm (长)×188mm (宽)×85mm (高)
标准测试线	4条：红色15m，黑色15m，黄色10m，绿色10m各1条
简易测试线	2条：黄色1.5m，绿色1.5m各1条
辅助接地棒	4根
测量时间	对地电压：约2次/秒
测量时间	接地电阻、土壤电阻率：约7秒/次
接地电压	AC 600V以下测量 (接地电压测量功能不能用于测量商用电)
数据存储	500组，“MEM”存储指示，显示“FULL”符号表示存储已满
数据保持	保持数据时“HOLD”符号指示
数据查阅	查阅数据时“READ”符号指示
溢出显示	超量程溢出时“OL”符号指示
报警功能	测量值超过报警设定值时发出报警提示
电池电压	电池电量实时显示，电池电压低时及时更换电池
自动关机	“APO”指示，开机15分钟后自动关机
功耗	待机: 40mA Max(背光关闭)
	开机开背光: 43mA Max
	测量：120mA Max(背光关闭)
质量	仪表： 1280g(含电池)
	测试线：890g(含简易测试线)
	辅助接地棒：720g(4根)
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
过载保护	测量接地电阻：H-E、S-ES各端口间AC 280V/3秒
绝缘电阻	20MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
外型尺寸	552415cm
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)； JJG 366-2004。
